金剛石鋸片焊縫檢測平臺是用于對鋸片的焊縫進行檢測分析而門搭建的，其中包括支撐裝置、驅動控制裝置、檢測裝置及檢測結果分析裝置幾個部分。

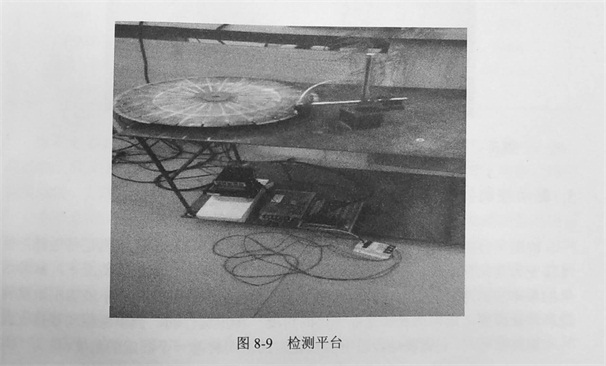

  其中檢測系統是整套系統的核心部分，檢測裝置是檢測任務承擔者支撐裝置、 驅動控制裝置是系統的輔助部分， 整套檢測平臺如圖8-9所示。

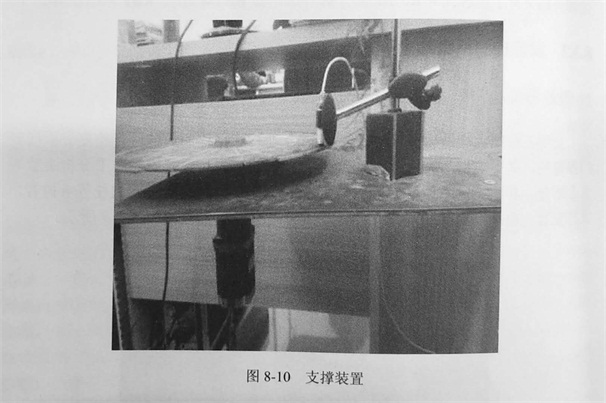

  支撐裝置分為兩部分，一部分是安裝金剛石鋸片的載體，稱作鐵板平臺，另一部分是安裝檢測裝置中的傳感器探頭的載體，稱作萬向支架，如圖 8-10 所示。

  萬向支架固定在鐵板平臺上，可通過調節旋鈕來調節傳感器探頭位置及方向以足檢測要求。鐵板平臺分為兩層，上層部分通過連接軸支撐釬焊切割片，連軸與金剛石鋸片內徑應為過盈配合，以滿足動力傳動的要求。

  由影響渦流檢的因素分析可知，檢測探頭與鋸片的位置關系對檢測結果影響會很大，通過試驗得知檢測探頭垂直于鋸片上方1.5mm時，傳感器輸出電壓變化最明顯，即對金剛石鋸片焊縫檢測的效果最好。
